ZedBoard用フルカラーDVI出力アダプタ

ARM Cortex-A9デュアルコア内蔵FPGA“Zynq”を搭載した評価ボードZedBoard(Avnet社製)に、フルカラーDVI出力機能を追加するためのアダプタ基板です。

ZedBoardには、HDMIトランスミッタICとHDMIコネクタが実装されていますが、FPGAとHDMIトランスミッタIC間の接続バス幅が16ビットであるため、RGB形式ではなくYCbCr形式422での表示が想定されています。そのためドット単位で任意の色を表示するフルカラー表示が行えません。このため、ZedBoardでLinuxなどを起動して文字を表示すると、文字がボケたような表示となってしまいます。またZedBoardにはアナログRGBコネクタも搭載されていますが、こちらもフルカラー表示はできません。

本アダプタは、ZedBoardで手軽にDVIフルカラー表示を行うための製品で、ZedBoardのPmod端子JCおよびJDコネクタに接続します。

ZedBoard用フルカラーDVI出力アダプタ外観 ZedDVI接続例

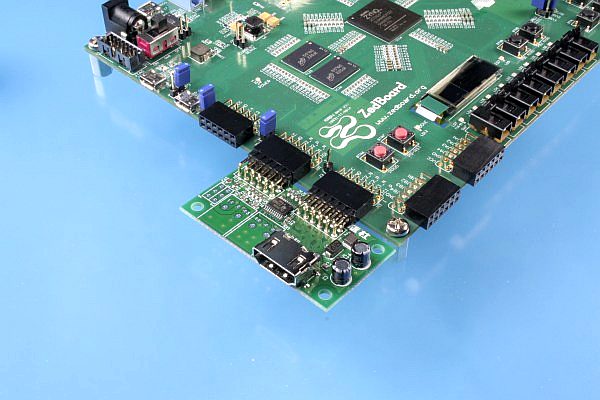

ZedBoard用フルカラーDVI出力アダプタ外観 ZedBoardに接続した様子

本アダプタの使用事例は、CQ出版社から発売のFPGAマガジンNo.1『特集 高速ビデオ・インターフェース×FPGA』を参照してください。

また今後、応用事例の紹介についても、FPGAマガジンにて掲載予定です。
部品表及び回路図、基板データを一括でダウンロードできます。
個別にダウンロードできます。→ [回路図] [基板データ]

ZedBoard用フルカラーDVI出力アダプタ ご購入方法について

■ 商品情報
   ZedBoard用フルカラーDVI出力アダプタ

製品名:ZedBoard用フルカラーDVI出力アダプタ
販売価格:2500円 (税込み)
※表記価格に送料が別途発生します。
※代引手数料は含まれておりません

本製品のご購入を希望される方は以下をご一読の上、「購入画面へ」ボタンを押してください。
最初に入力フォームが開きます。必要事項を記載の上送信ボタンをクリックし、ご内容ご確認の上で「注文する」ボタンを押すと完了いたします。

お客様のご注文内容を確認後、弊社よりメールを返信させていただきます。


■ お支払い方法

本製品の商品代金のお支払いは「銀応振込」「代金引換払い」のいずれかをお選びいただけますので、ご都合の良い方をお選びください。

銀行振込

ご注文メールを受付完了後にお振込先とご入金金額をお知らせいたしますので、指定口座へお振込願います。

※振込手数料はお客様負担となります。
※ご入金を弊社で確認後の発送となります。

代金引換払い

ヤマト運輸の代金引換サービス(宅急便コレクト)となります。商品受取の際に、商品代金・代引手数料を配送会社の配達員にお支払いください。

※代引手数料はお客様負担となります。
※代金引換手数料は以下となります。

金額 代引手数料
10,000円未満 315円
10,000円〜29,999円 420円
30,000円〜99,999円 630円
100,000円以上 1,050円

■ 配送について

配送業者はヤマト運輸となります。配達日の指定はできませんのであらかじめご了承下さい。 商品在庫がある場合は3営業日以内に順次発送を行っておりますが、在庫状況により3日以上かかる場合には別途ご連絡いたします。

■ 本製品についてのお問い合わせ

本製品についてのお問い合わせ [email protected] までメールにてお問い合わせください

■ ご注文フォーム

以下ボタンをクリックするとオーダーフォームが開きます。

※ご注文頂くお客様の個人情報は、SSLによって暗号化され保護されます。
